CAD-NC Koppelung

Ein großer Teil der Werkstückzeichnungen wird heute mittels CAD-Systemen realisiert. Fast alle dieser Systeme erlauben es, die Daten einem standardisierten Format wie z.B. DXF auszugeben. Es liegt also nahe, die Kontur des Werkstücks direkt an die Steuerung zu übertragen, um erstens Programmierzeit zu sparen und zweitens Fehler bei der manuellen Kontureingabe zu vermeiden.

Als CAD-Programm müssen hierfür nicht unbedingt große Programme wie z.B. AutoCAD oder ME10 eingesetzt werden, für 2D-Strukturen reichen oft einfachere Programme wie AutoSketch oder eines der vielen preiswerten Programme, sofern sie über DXF-Export verfügen. Neben DXF gibt es auch andere Austauschformate (IGES, VDA-FS, STEP, ...).

Worauf man achten sollte

Für das Konvertierprogramm muss ersichtlich sein, welche Elemente zur Kontur gehören und welche nicht. Üblich ist es, beim Zeichnen mit Layern (Zeichen-Ebenen) zu arbeiten und die Kontur in einen speziellen Layer zu legen.
Informationen zur Feinstruktur der Kontur (Gewinde, Rautiefen, Toleranzen) werden in der Regel nicht mitkonvertiert und müssen manuell an der Steuerung bzw. am Programmierplatz nachgetragen werden.
Es wird nur die geometrische Kontur übertragen. Wenn in der Zeichnung z.B. ein Freistich nicht mit Geraden und Bögen, sondern nur als Hinweistext enthalten ist, so wird er im konvertierten NC-Programm nicht erscheinen.

Beispiel

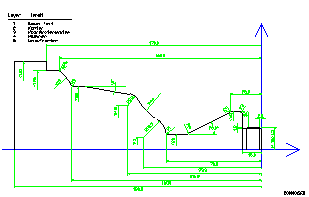

Angenommen, die Werkstückzeichnung (Download DXF-Datei) wurde bereits gezeichnet, und sie ist so erstellt, dass die Kontur in einem separaten Layer ohne andere Elemente (Maßlinien, Umlaufkanten) liegt.

CAD-Zeichnung

Mit Hilfe des Programms DXF-PILOT können NC-Programme in verschiedenen Formaten erzeugt werden, z.B. (Ausschnitte):

einfaches DIN / ISO	Heidenhain Klartext
%500010 (aus C:\DXFPILOT\Zeichnungen\500010.dxf) (DXF-PILOT Version 2.5 26.12.2000 14:05) (Konfiguration C:\DXFPILOT\ISO_XY.knw) (Layer: 2) N10 G0 X0.000 Y0.000 N20 G1 X0.000 Y16.000 N30 G1 X-2.000 Y18.000 N40 G1 X-10.000 Y18.000 N50 G1 X-11.986 Y16.854 N60 G2 X-12.186 Y16.800 I-0.200 J0.346 N70 G1 X-14.400 Y16.800 N80 G2 X-15.000 Y17.400 I-0.000 J0.600	1 BEGIN PGM 500010 MM ; aus C:\DXFPILOT\Zeichnungen\500010.dxf ; DXF-PILOT Version 2.5 28.12.2000 17:42 ; Konfiguration C:\DXFPILOT\Klartext.knw ; Layer: 2 2 L X+0.000 Y+0.000 FMAX 3 L Z0 F100 4 L X+0.000 Y+16.000 5 L X-2.000 Y+18.000 6 L X-10.000 Y+18.000 7 L X-11.986 Y+16.854 8 CC IX-0.200 IY+0.346 9 C X-12.186 Y+16.800 DR- 10 L X-14.400 Y+16.800 11 CC IX-0.000 IY+0.600 12 C X-15.000 Y+17.400 DR-

Hier noch weitere Infos zu DXF-PILOT.
